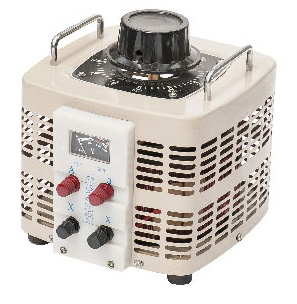

TDGC₂系列單相調壓器

一、適用范圍

TDGC ( 2 )系列調壓器具有外形美觀、波形不失真、體積小、垂量輕、效率高、使用方便、運行可靠等特點。其性能優越，可廣泛用于工業。

二、主要技術參數

①調壓器的基本參數按下表規定

②調壓器額定（輸出）容量：調壓器額定

容置按下式計算：

P=m12*U2*10-3(KVA)

式中：P-調壓器額定輸出容量(KVA)

m-相數，單相m=1；三相m=3

I2-額定輸出電流(A)

U2輸出電壓(V)(三相為線電壓}

③調壓器絕緣等級：調壓器絕緣等級為A級，線圈平均溫升限值為60℃。

④過負荷能力，調壓器允許短時間超過額定輸出電流值，但不能超過額定電流值的50%并且只能短時間過負荷。

三、主要技術特征

1.基本原理

調壓器是初次級匝數比值連續可調的自耦變壓器，當調壓器電刷借助于手輪主軸和刷架的作用，沿線圈的磨光表面滑動時，可連續地改變匝數比，從而使輸出電壓平滑地從零調節到大。

2.主要結構

a單元調節器：單相0.2KVA-10KVA調壓器為調節器調壓單元結構，一個上端具有一定寬度的磨光表面的線圈固定在工程的底座上，接觸組的電刷在彈簧壓力下與線圈的磨光表面緊密接觸，轉動手輪帶動電刷在線圈磨光表面上滑動進行調壓，單元調壓器一般為臺式，外面有防護通風罩。

b單相組裝結構：單相大容置調壓器是由幾個相同規格的單元組裝而成，各單元的電刷接觸組裝在同一個主軸上，線圈輸入端并聯連接，輸出端連接平衡電抗器，以平衡單元間電流分布并抑制環流。

c.三相組裝結構：三相調壓器由三相同規格的單元同軸組裝而成

d.電刷結構：3KVA及以下單元調壓器，采用1~2塊石墨電刷和散熱良好的金屬架，4KVA及以上的單元調壓器，采用兩塊銅石墨復合電刷，電刷接觸組的壓板固定在線圈上端及限制其軸向位置，同時通過螵釘與主軸緊鎖，當需要拆修，調換主要軸或需要從調壓器底端伸出主軸時，只要松開螺釘，即可方便地運行。

四、外形尺寸
